机械制图中剖视图的一般绘制方法

来源::未知 | 作者:金鲨银鲨游戏_澳门现金网-【平台*官网】 | 本文已影响
机械制图中剖视图的一般绘制方法如下:
(1)  确定剖切面的位置及投射方向。为了在主视图上反映机件内孔的实际大小,剖切面应通过孔的轴线并平行于剖面,以垂直于剖面的方向为投射方向。

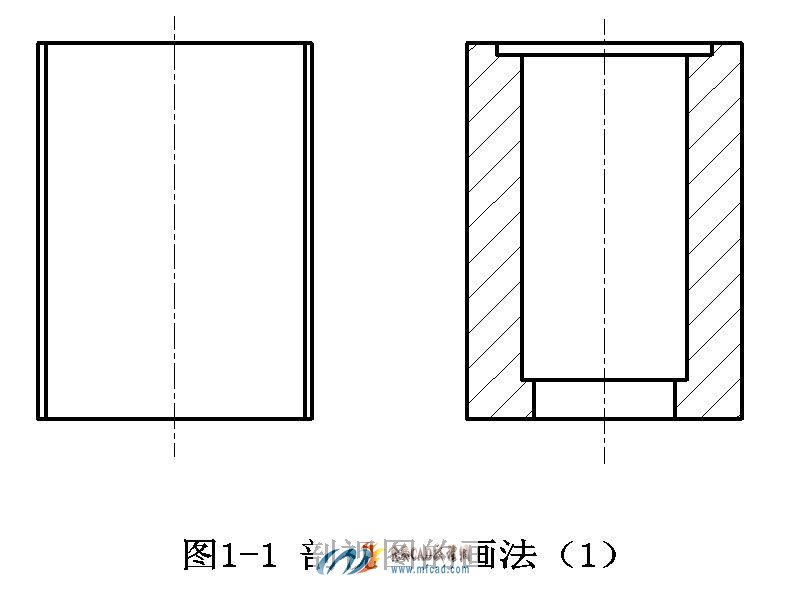

(2) 将处于观察者与剖切面之间的部分移去后,画出余下部分在剖面的投影,如图1-1所示。(注意:应划出剖面区域以及位于剖切面以后部分的所有可见线的投影,不要露线。)

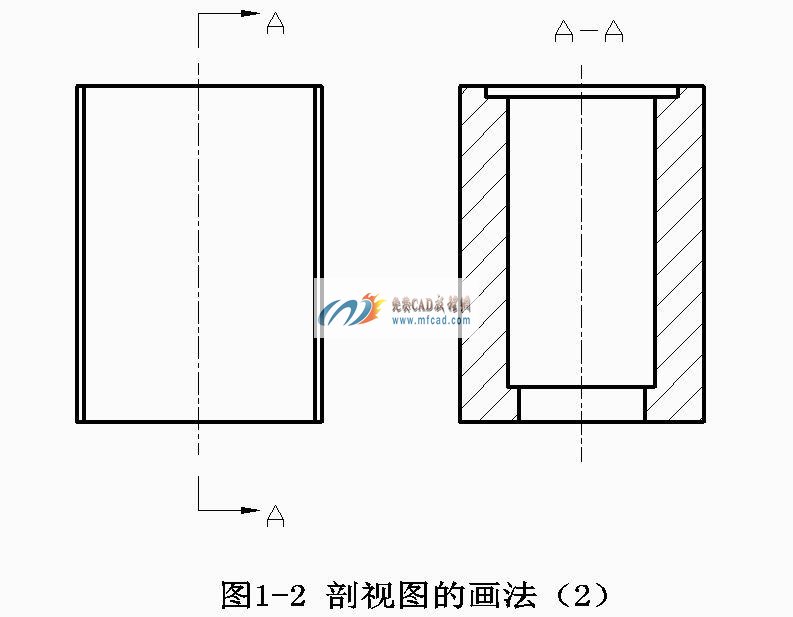

(3) 在剖面区域内画出剖面符号,如图1-2所示。
